Är 0,5 mm tunnväggigt titanrör starkt nog?

Värmeväxlarrör behöver inte tåla högt tryck. Tryckskillnaden är vanligtvis låg (0,5-2,0 MPa). Tunnvägg ger bättre värmeöverföring och lägre materialkostnad.

För havsvattenvärmeväxlare och kondensorapplikationer är ett 0,5 mm tunnväggigt titanrör mer än tillräckligt starkt. Det används ofta i kraftverk, avsaltningsanläggningar och offshoreplattformar över hela världen.

Baserat på ASTM B338 Gr.1 titanrör, sömlöst, glödgat skick.

De flesta värmeväxlarens arbetstryck är 1,0-3,0 MPa. Ett 0,5 mm väggrör ger 2-8x säkerhetsmarginal.

Ett 0,5 mm titanrör är klassat för 4-8 MPa arbetstryck – mycket högre än vanlig värmeväxlarservice.

Formel (Barlows formel för tunnvägg):

Arbetstryck=(2 × flytstyrka × väggtjocklek) / OD × säkerhetsfaktor

För 25,4 mm OD x 0,5 mm vägg Gr.1 vid 150 grader:

= (2 × 170 MPa × 0,5 mm) / 25,4 mm × 0.25=1.7 MPa arbetstryck – tillräckligt för de flesta värmeväxlare.

För värmeväxlarservice är 0,5 mm eller 0,7 mm det bästa stället – lägsta kostnad + bästa värmeöverföring + tillräcklig styrka.

För standardförhållanden med havsvattenvärmeväxlare är 0,5 mm eller 0,7 mm tillräckligt. För aggressiva förhållanden, gå tjockare.

1. Är 0,5 mm titanrör tillräckligt starkt för havsvattenvärmeväxlare?
Ja. För typiskt driftstryck (0,5-2,0 MPa) ger 0,5 mm vägg 2-8x säkerhetsmarginal. Tusentals tunnväggiga rör är i drift över hela världen.

2. Vad är arbetstrycket för 0,5 mm Gr.1-rör (25,4 mm OD)?
Arbetstrycket (4:1 säkerhetsfaktor) är 4,3 MPa. Sprängtrycket är 17,2 MPa. De flesta värmeväxlare fungerar under 2,0 MPa.

3. Betyder tunnare vägg mindre korrosionsbeständighet?
Nej. Korrosionsbeständigheten baseras på material, inte tjocklek. Titans oxidfilm skyddar oavsett väggtjocklek. Tunnare vägg innebär dock mindre korrosionstillägg över tid.

4. Kan 0,5 mm titanrör U-böjas?
Ja. Gr.1 med 24 % förlängning kan U-böjas vid 0,5 mm vägg. Använd dornböjning för att förhindra ovalitet och kollaps.

5. Vad är skillnaden mellan 0,5 mm och 0,7 mm?
0,7 mm har 40 % högre tryckklassning och 40 % högre materialkostnad. Båda är lämpliga för värmeväxlare. Välj 0,5 mm för lägsta kostnad och bästa värmeöverföring.

6. Hur hanterar jag tunnväggiga rör utan skador?
Använd lämpliga verktyg för rörhantering. Tappa eller gå inte på rör. Använd selar av nylon för att lyfta. Installera tubplåtar med försiktighet.

7. Har GNEE 0,5 mm titanrör i lager?

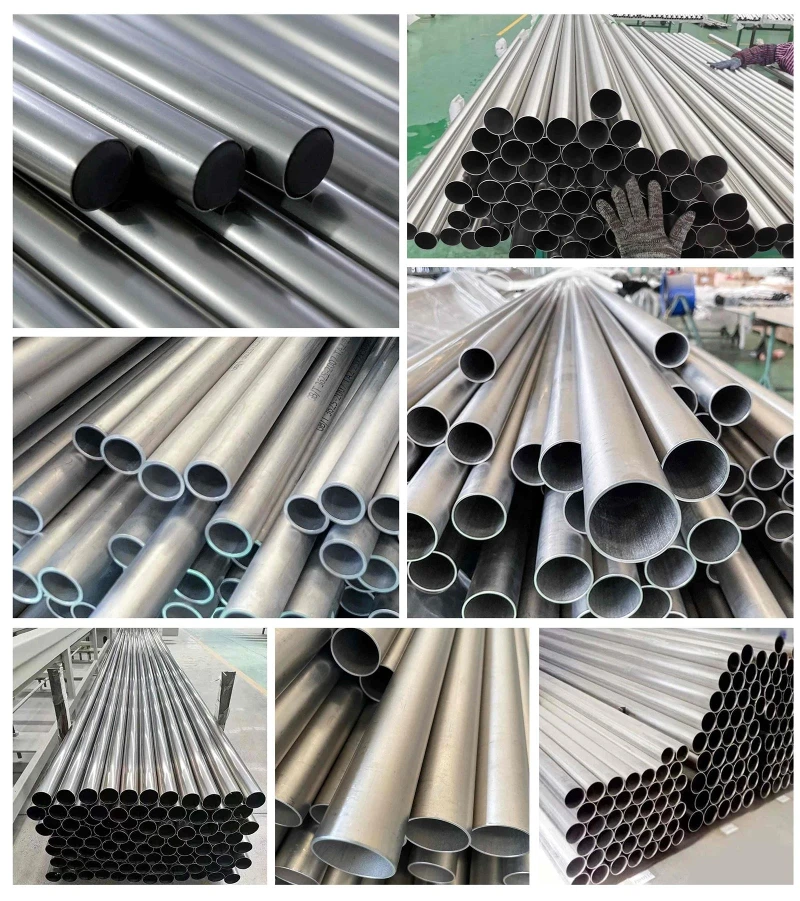

Ja. 0.5mm Gr.1 och Gr.2 i 12,7 mm, 19,0 mm och 25,4 mm OD finns i lager och redo att skickas.

8. Kan SGS inspektera min beställning av tunnväggiga rör?

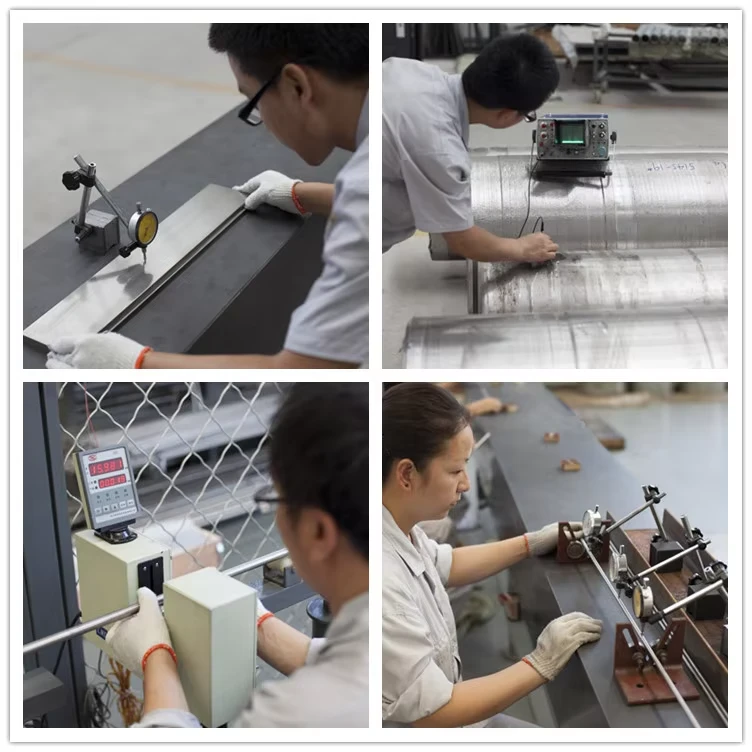

Ja. SGS tredje-inspektion är tillgänglig. SGS kan bevittna utplattning, flaming, ECT, UT och hydrostatiska tester.

9. Hur länge håller ett 0,5 mm tunt rör i havsvatten?
20-30+ år. Samma som tjockare väggrör. Korrosionshastigheten är mindre än 0,001 mm/år – försumbar.

10. Ska jag använda Gr.1 eller Gr.2 för tunnväggiga rör?
Gr.1 är mer duktil (24 % förlängning) och bättre för U-böjning. Gr.2 har högre hållfasthet (275 MPa utbyte). För tunnväggiga värmeväxlare är Gr.1 det vanligaste valet.

Varje GNEE-försändelse inkluderar EN 10204 3.1 Mill Test Certificate. SGS eller BV tredje-partsinspektion tillgänglig på köparens bekostnad.
